Теплова енергія компресора — це не відходи. Це ресурс.

Під час роботи компресор споживає електроенергію, значна частина якої перетворюється на тепло.Система рекуперації дозволяє повернути це тепло в робочий процес та використати його повторно.

Звідки береться тепло?

Figure 6

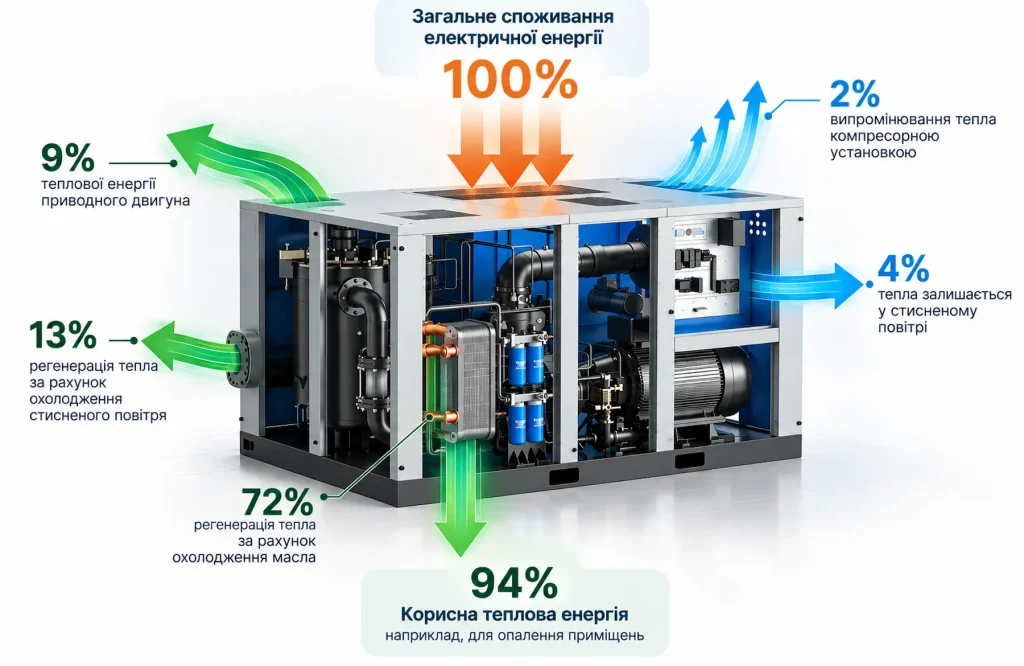

До 94% спожитої енергії компресора в результаті переходить у теплову енергію.

Основні джерела тепла:

•охолодження масла — до 72%;

•охолодження стисненого повітря — до 13%;

•тепло від електродвигуна та інші теплові втрати.

Тобто більша частина енергії не зникає — її можна повторно використати.

Як працює рекуперація?

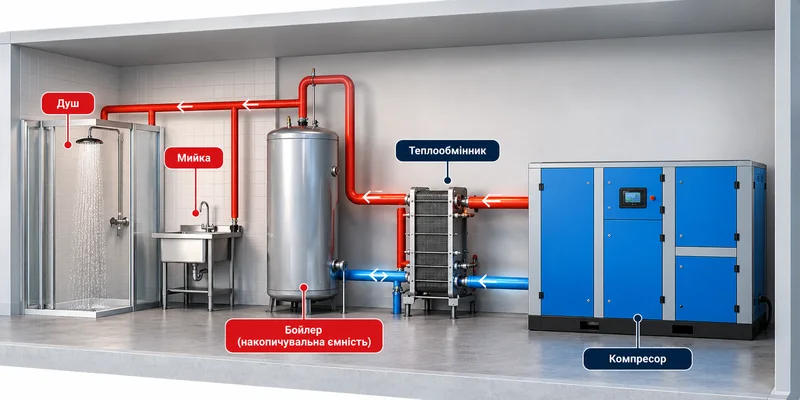

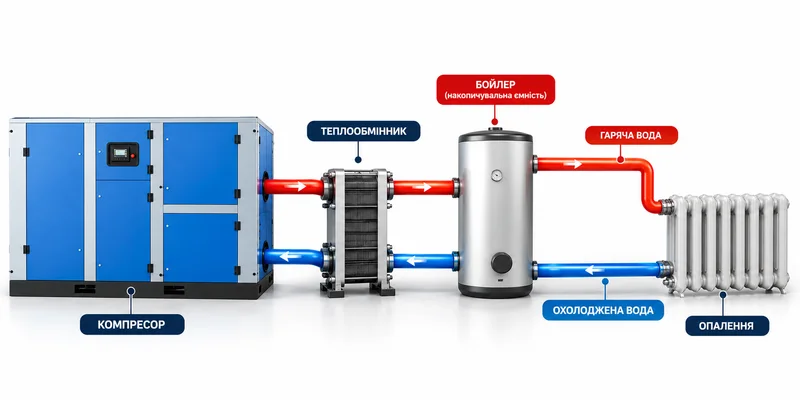

Компресор → теплообмінник → гаряча вода → споживач

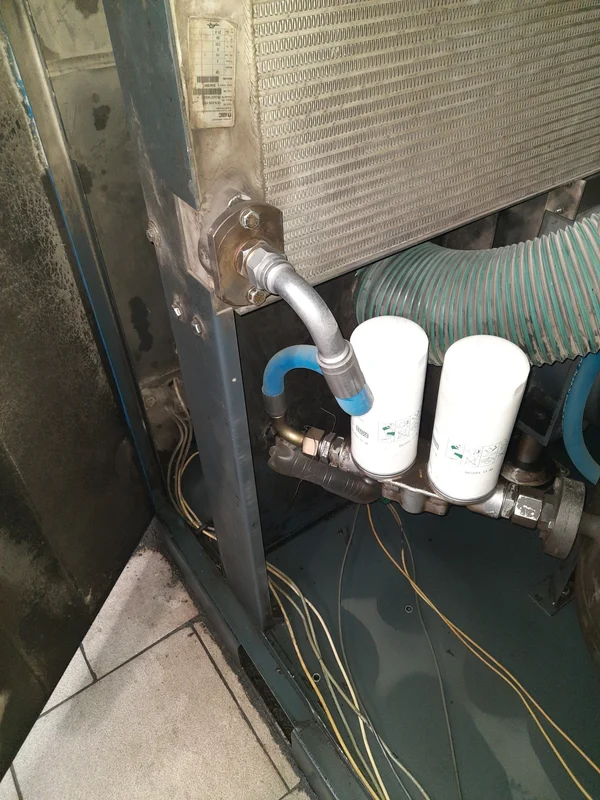

Тепло від гарячого масла передається через теплообмінник воді.

Отриману гарячу воду можна направити безпосередньо на потреби підприємства.

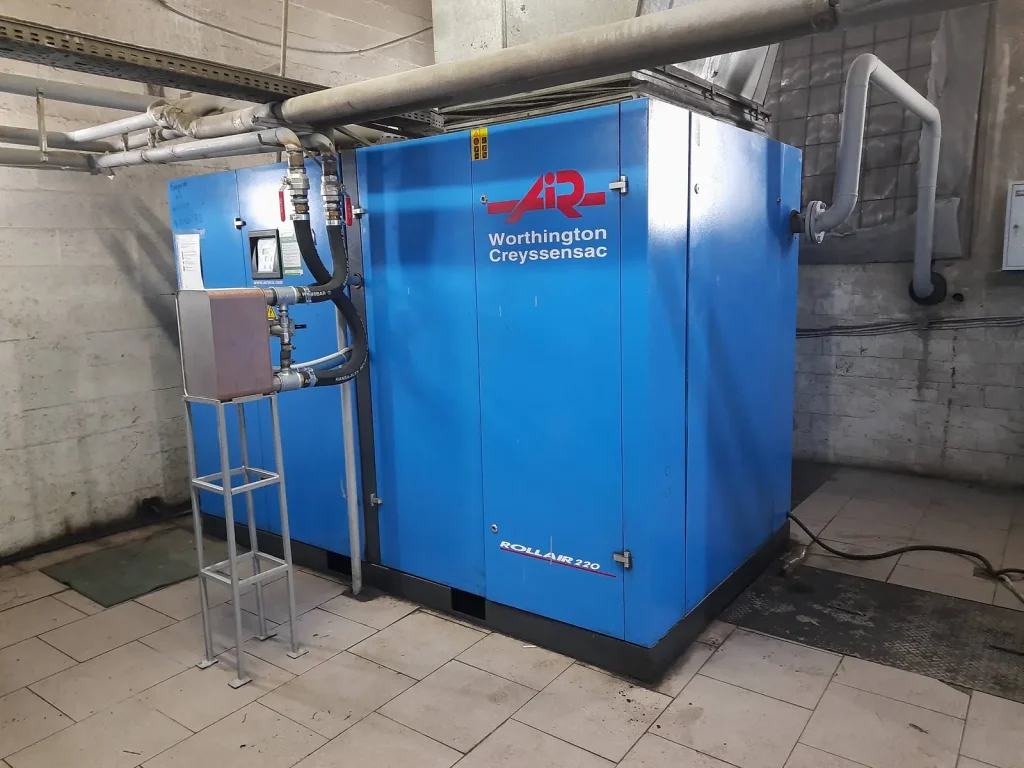

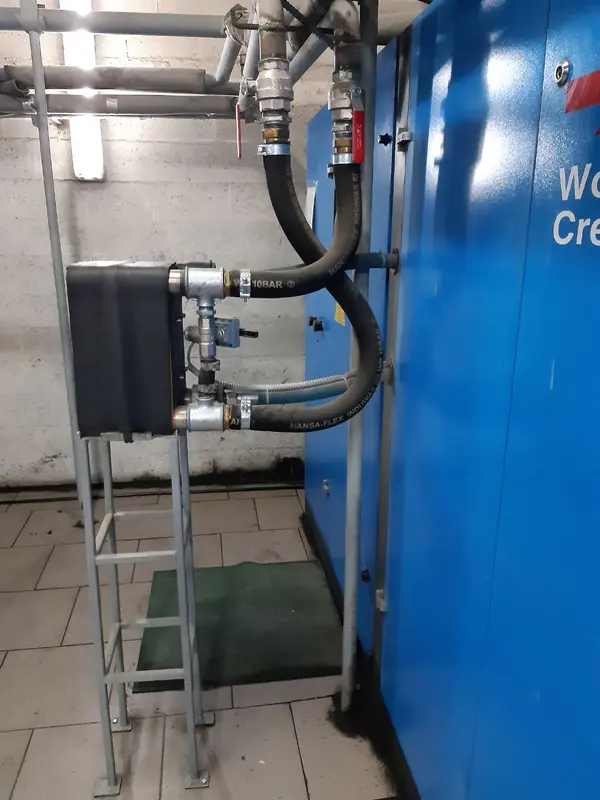

Система працює паралельно з основним процесом виробництва стисненого повітря.Тепло передається через пластинчастий теплообмінник і використовується для нагрівання води до 70 °C.

Figure 7
Figure 8
Figure 9

Де використовувати отримане тепло?

Figure 12

Опалення

  • виробничих приміщень;
  • складів;
  • допоміжних зон.

Гаряча вода

  • душові;
  • санітарно-побутові потреби;
  • миття обладнання.

Виробництво

  • технологічна вода;
  • попередній нагрів;
  • промивання деталей та обладнання;
  • підтримання температури технологічних ванн.
Figure 10
Figure 11

Що це дає підприємству?

Одна система — два корисні продукти:

стиснене повітря + теплова енергія.

Тепло, яке утворюється під час роботи компресора, можна перетворити на додаткову економію.

Figure 13

Рекуперація дозволяє:

  1. використовувати тепло, яке раніше втрачалося;
  2. зменшити потребу в додатковому нагріванні;
  3. скоротити витрати на теплову енергію;
  4. підвищити загальну ефективність компресорної установки.
