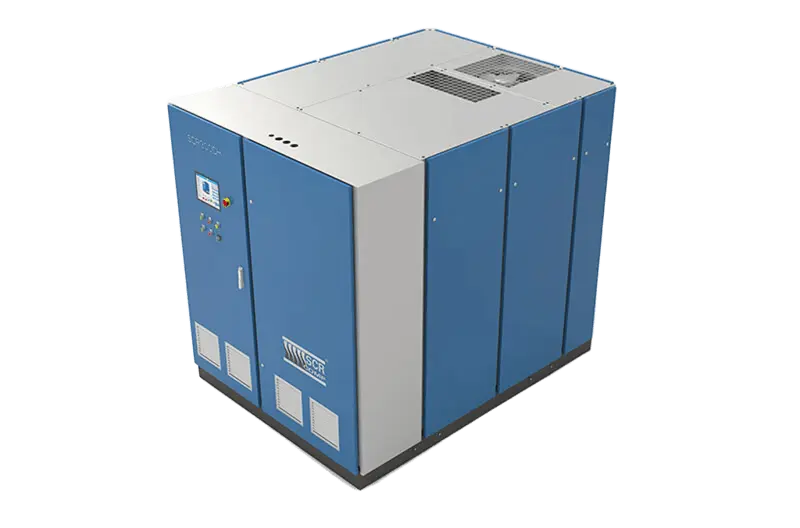

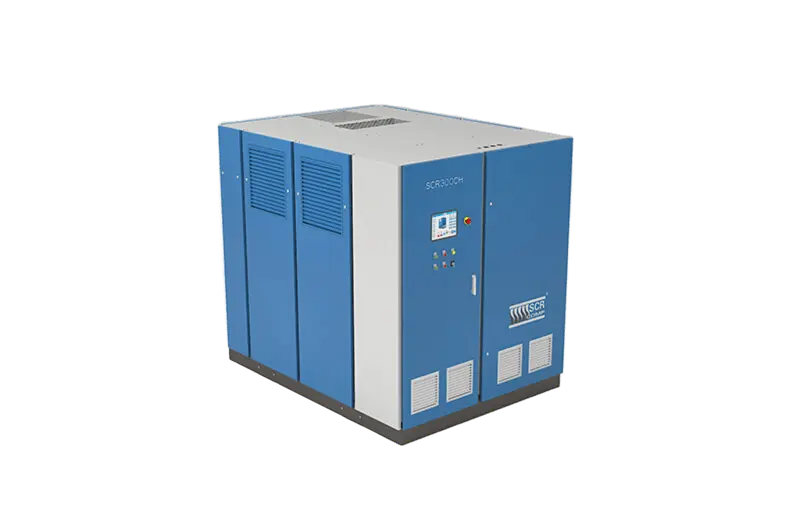

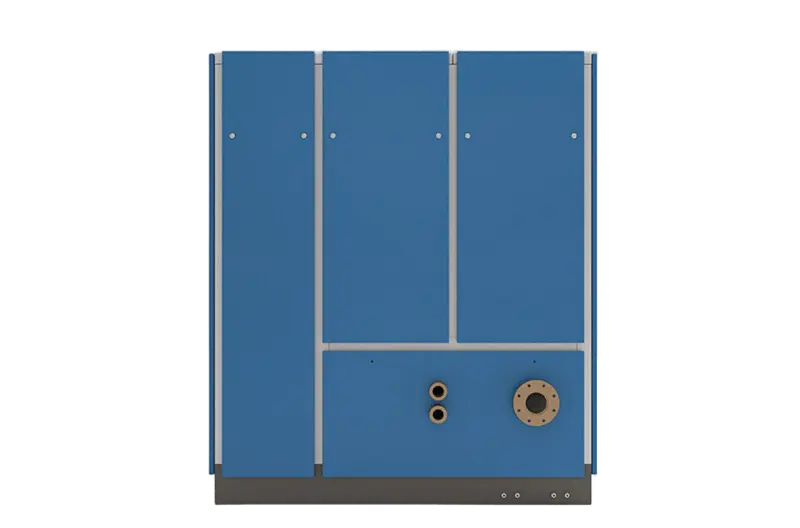

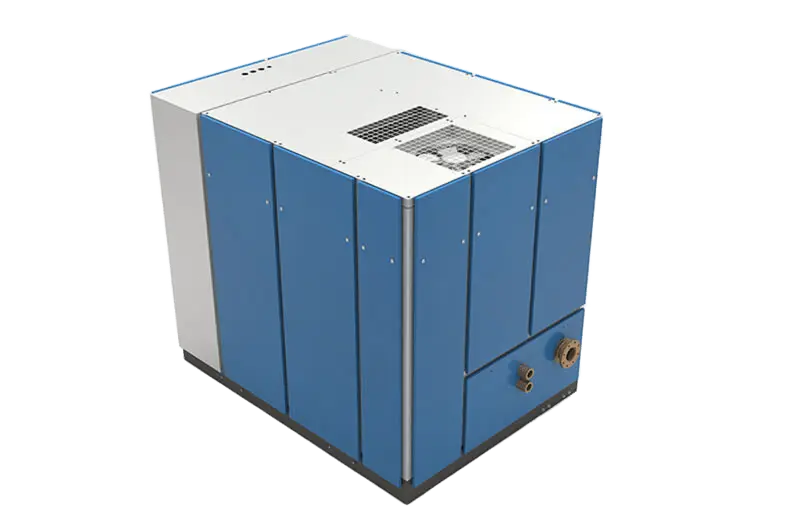

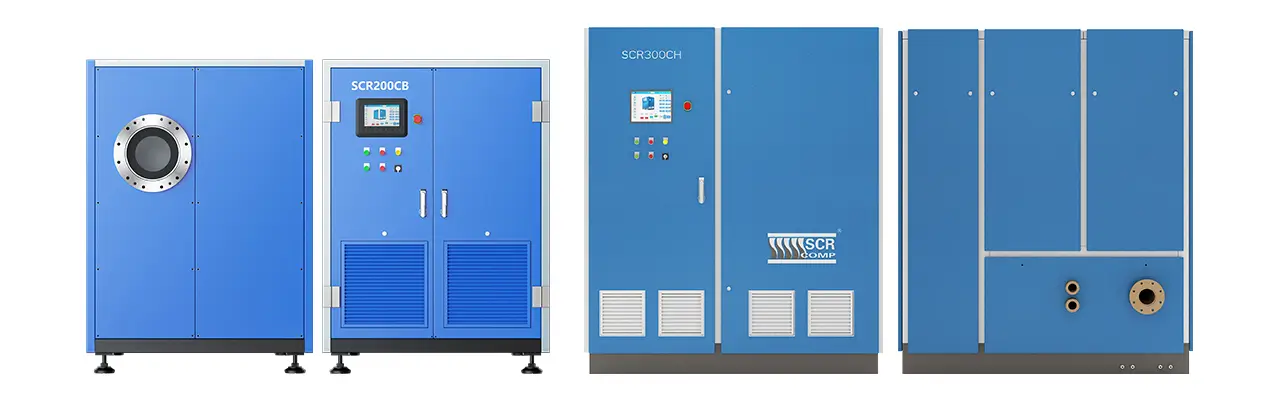

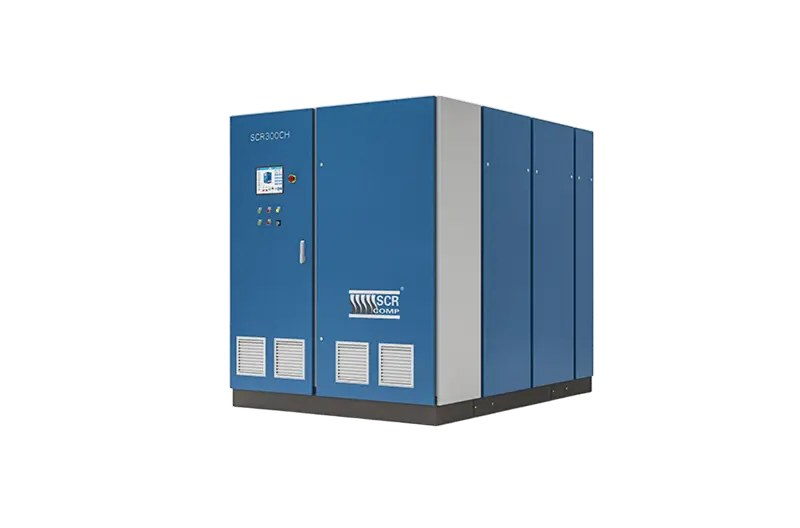

Безмасляний відцентровий компресор з частотним перетворювачем та магнітним підвісом
| Модель | Потужність, кВт | Тиск, кПа | Продуктивність, м³/хв | Розмір, мм | Вага, кг |
|---|---|---|---|---|---|
| SCR30CB | 25 | 30-90 | 15-38 | 1700x800x1450 | 550 |
| SCR50CB | 37 | 30-90 | 23-56 | 1700x800x1450 | 600 |
| SCR75CB | 55 | 30-100 | 31-83 | 1850x900x1500 | 750 |
| SCR100CB | 75 | 30-100 | 42-113 | 1850x900x1500 | 800 |
| SCR125CB | 90 | 30-120 | 45-135 | 2150x1000x1750 | 950 |
| SCR150CB | 110 | 40-120 | 55-132 | 2150x1000x1750 | 1000 |
| SCR180CB | 132 | 40-120 | 65-156 | 2150x1000x1750 | 1050 |
| SCR200CB | 150 | 40-120 | 75-180 | 2300x1550x2000 | 1550 |
| SCR220CB | 180 | 50-120 | 90-171 | 2300x1550x2000 | 1600 |
| SCR250CB | 200 | 50-120 | 100-190 | 2300x1550x2000 | 1650 |
| SCR280CB | 220 | 50-120 | 110-233 | 2500x1550x2000 | 1800 |
| SCR300CB | 250 | 50-120 | 125-264 | 2500x1550x2000 | 1850 |
| SCR400CB | 300 | 60-120 | 150-260 | 2500x1550x2000 | 1900 |
| SCR500CB | 350 | 60-120 | 175-303 | 2900x1750x2000 | 2400 |
| SCR600CB | 400 | 60-120 | 200-346 | 2900x1750x2000 | 2450 |
| Модель | Потужність, кВт | Тиск, бар | Продуктивність, м³/хв | Діапазон продуктивності, м³/хв | Розмір, мм | Вага, кг | Приєднання |
|---|---|---|---|---|---|---|---|
| SCR150CH | 110 | 2 | 43 | 25–45 | 2700×1700×1900 | 2200 | DN150 |
| SCR150CH | 110 | 2.5 | 40 | 30–42 | 2700×1700×1900 | 2200 | DN150 |
| SCR150CH | 110 | 3 | 32 | 22–35 | 2700×1700×1900 | 2200 | DN150 |
| SCR150CH | 110 | 3.5 | 30 | 24–32 | 2700×1700×1900 | 2200 | DN150 |
| SCR200CH | 160 | 2 | 56 | 32–60 | 2800×1800×2100 | 2500 | DN150 |
| SCR200CH | 160 | 2.5 | 52 | 35–55 | 2800×1800×2100 | 2500 | DN150 |
| SCR200CH | 160 | 3 | 48 | 40–52 | 2800×1800×2100 | 2500 | DN150 |
| SCR200CH | 160 | 3.5 | 45 | 38–50 | 2800×1800×2100 | 2500 | DN150 |
| SCR250CH | 200 | 2 | 70 | 50–75 | 2800×1900×2200 | 3200 | DN150 |

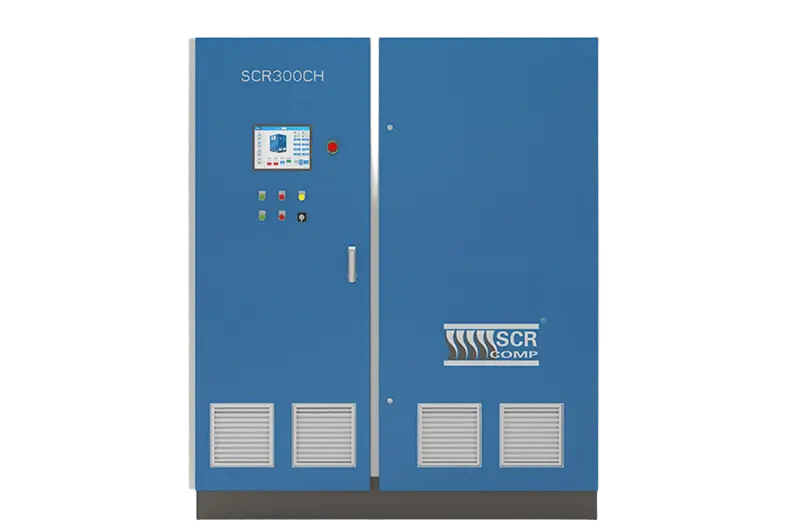

| SCR300CH | 220 | 2.5 | 75 | 62–80 | 2800×1900×2200 | 3200 | DN150 |
| SCR300CH | 220 | 3 | 65 | 45–70 | 2800×1900×2200 | 3200 | DN150 |
| SCR300CH | 220 | 5 | 55 | 40–60 | 3400×1900×2100 | 3800 | DN125 |
| SCR350CH | 250 | 2 | 100 | 85–105 | 3000×2050×2400 | 4100 | DN200 |
| SCR400CH | 250 | 8 | 55 | 40–60 | 3400×2200×2100 | 4200 | DN100 |
| SCR500CH | 355 | 2 | 130 | 85–135 | 3000×2050×2400 | 4100 | DN200 |
| SCR500CH | 355 | 2.5 | 120 | 92–128 | 3000×2050×2400 | 4100 | DN200 |
| SCR500CH | 355 | 3 | 115 | 80–125 | 3000×2050×2400 | 4100 | DN200 |
| SCR500CH | 355 | 3.5 | 80 | 75–90 | 3000×2050×2400 | 4100 | DN200 |
| SCR600CH | 450 | 8 | 80 | 60–85 | 3900×2200×2100 | 5100 | DN150 |
| SCR800CH | 550 | 8 | 100 | 75–105 | 3900×2200×2100 | 5300 | DN150 |
Сучасна технологія магнітного підвісу
- Активна магнітна опора — без механічного контакту, мастила та регулярного обслуговування.
- Високоефективний частотний перетворювач із можливістю вибору режиму керування.
- Інтелектуальна система керування та моніторингу параметрів у реальному часі.
- Дистанційне керування та можливість роботи без постійної присутності оператора.
- Замкнута система повітряного або водяного охолодження двигуна.
- Модульна конструкція для швидкого та зручного обслуговування.

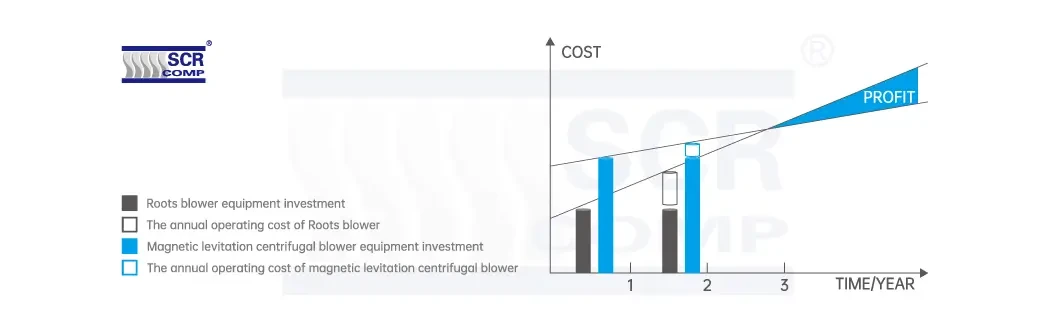

Енергоефективність
Порівняно з нагнітачами Рутса, магнітопідшипниковий відцентровий нагнітач може забезпечувати на 30–40% вищу ефективність.
Для нагнітача потужністю 100 кВт заявлена економія — понад 300 000 кВт·год електроенергії на рік порівняно з нагнітачем Рутса.
Безмасляна та екологічна робота
- Відсутність системи змащування забезпечує чисте стиснене повітря без контакту з маслом.
- Магнітні підшипники працюють без тертя та з низьким рівнем шуму.
- Для моделі потужністю 100 кВт заявлено скорочення викидів CO₂ приблизно на 275 тонн на рік.

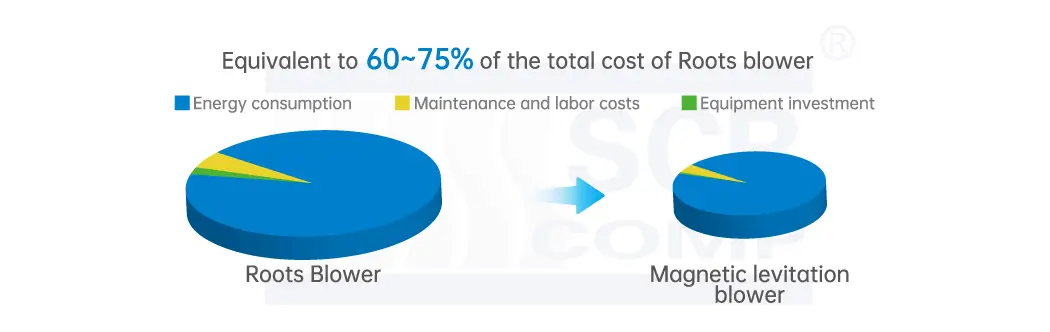

Низькі експлуатаційні витрати
- Безконтактна робота магнітних підшипників зменшує зношування обладнання.
- Заявлений ресурс експлуатації — понад 25 років.
- Основне регулярне обслуговування — заміна фільтра.
- Не потрібна система змащування та витрати на мастильні матеріали.
- Прямий привід забезпечує компактну конструкцію, меншу площу встановлення та невелику вагу.
Магнітна опора з 5 ступенями свободи
- Високошвидкісне частотне керування.
- Безконтактне підвішування ротора магнітним полем.
- Відсутність механічного контакту, тертя та змащування.
- Постійний контроль стану ротора та підшипників.
- Допоміжні підшипники для безпечної зупинки ротора.
- Необмежена кількість запусків і зупинок.
Високошвидкісний синхронний двигун із постійними магнітами
- Пряме з’єднання двигуна та робочого колеса.
- ККД передачі — понад 97%.
- Висока питома потужність при компактних габаритах.
- Швидкість обертання — до 65 000 об/хв.
- Безступінчасте частотне регулювання.
- Відсутність механічного тертя та низький рівень шуму.
Робоче колесо тривимірного профілю
- Проєктування на основі тривимірної теорії потоку та CAE-аналізу.
- Високоміцний авіаційний алюмінієвий сплав AL7075.
- Невелика вага та низький момент інерції.
- Висока стабільність на великих швидкостях.
- П’ятиосьова CNC-обробка з точністю до 0,001 мм.
- Анодоване корозійностійке покриття.
- 100% рентгенографічний контроль.
Технологія керування магнітним підвісом
- Точні алгоритми замкнутого контуру керування.
- Контроль параметрів і стану системи в реальному часі.
- Понад 10 000 вимірювань і коригувань параметрів на секунду.
- Високоточні мікросхеми для оптимального керування.
Багаторівнева система захисту
- Автономне живлення для безпечної зупинки у разі відключення електроенергії.
- Конденсаторний накопичувач для стабільного живлення.
- Автоматичний захист і взаємодія систем керування.
- Механічні допоміжні підшипники захищають ротор від аварійного падіння.
Високошвидкісне частотне керування
- Частота несучої — до 16 кГц.
- Вихідна частота — до 800 Гц.
- Оптимізоване керування втратами та тепловиділенням.
- Високоефективне бездатчикове векторне керування.
- Низькі гармонійні спотворення та нагрів двигуна.
Інтелектуальний модуль керування
Високошвидкісний двигун, частотний перетворювач, система керування магнітними підшипниками та контролер об’єднані в єдину систему.
Автоматичне тестування, калібрування та ідентифікація параметрів забезпечують точне керування та стабільну роботу.
Інтелектуальне керування роботою
Контролер у реальному часі контролює:
- швидкість;
- тиск;
- температуру;
- продуктивність;
- режим навантаження.
Система підтримує постійний тиск, визначає режими холостого ходу та навантаження, а також використовує антипомпаж-керування для запобігання нестабільній роботі.
Передбачені автоматичний і ручний режими.

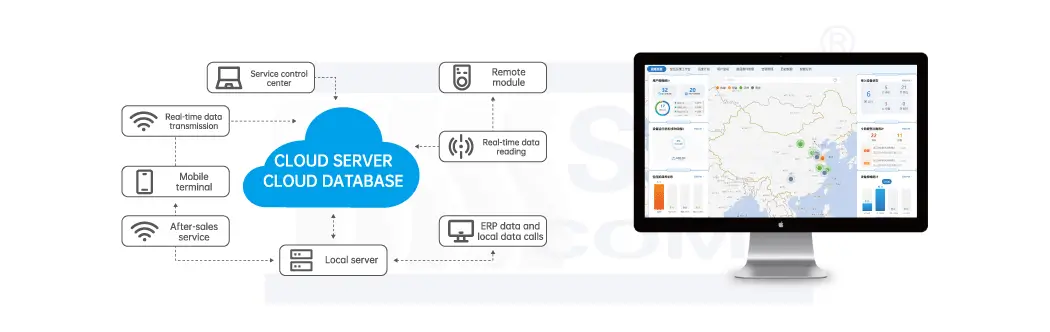

SmartCloud — дистанційний моніторинг
Вбудований модуль дистанційного керування передає дані про швидкість, температуру, тиск, продуктивність, потужність та інші параметри до хмарної платформи.
Інтелектуальна діагностика на основі AI допомагає перейти від планового обслуговування до прогнозування можливих несправностей.
Хмарна система забезпечує централізований моніторинг, попередження про несправності та інтелектуальну діагностику, підвищуючи ефективність експлуатації та сервісного обслуговування
