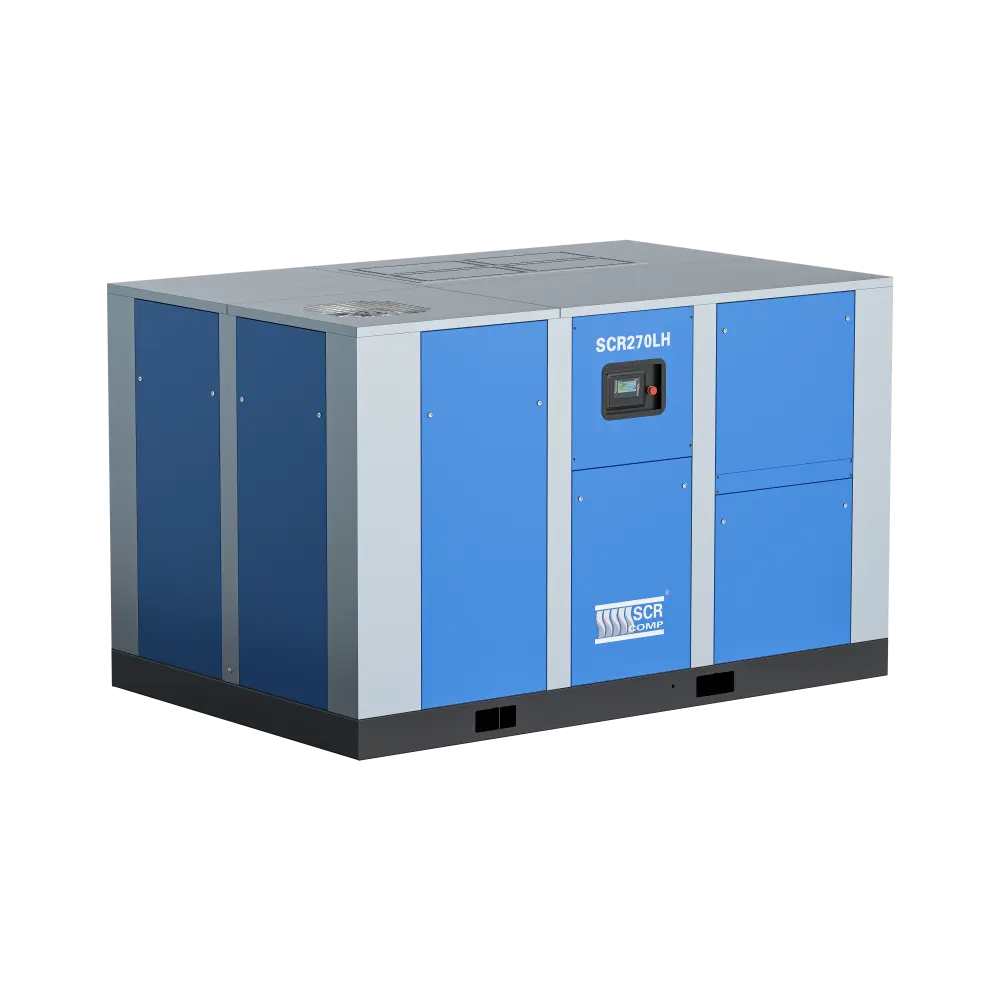

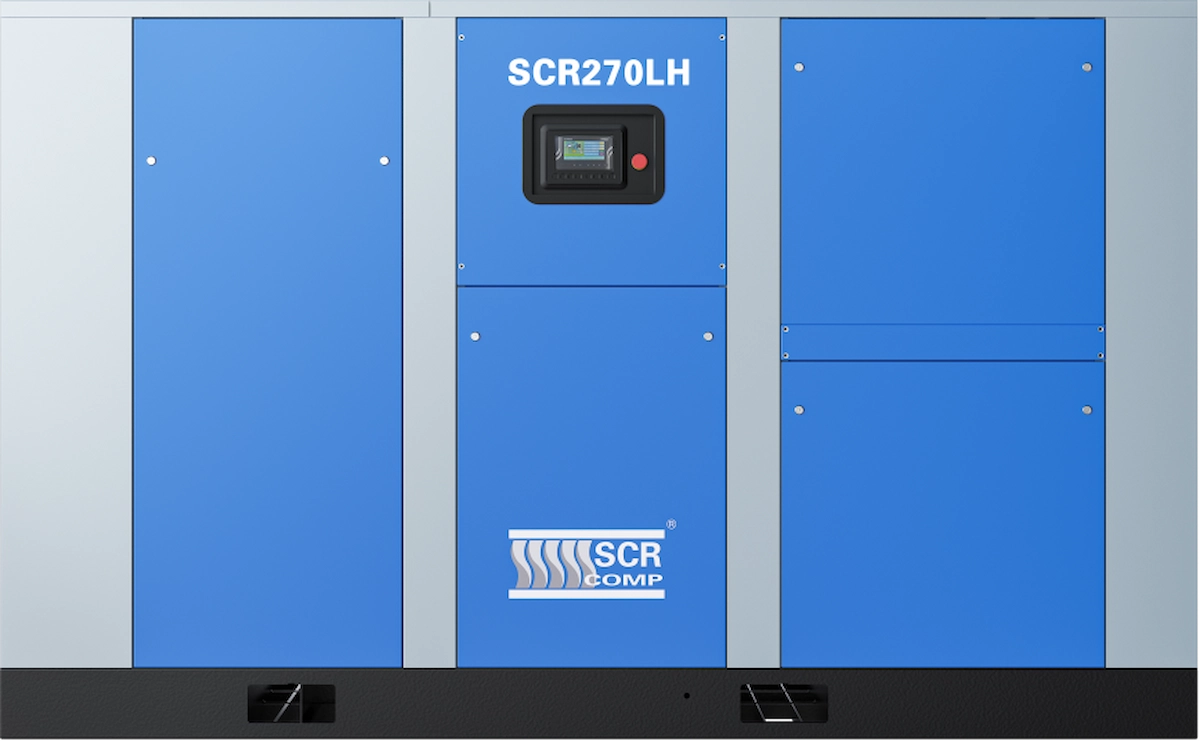

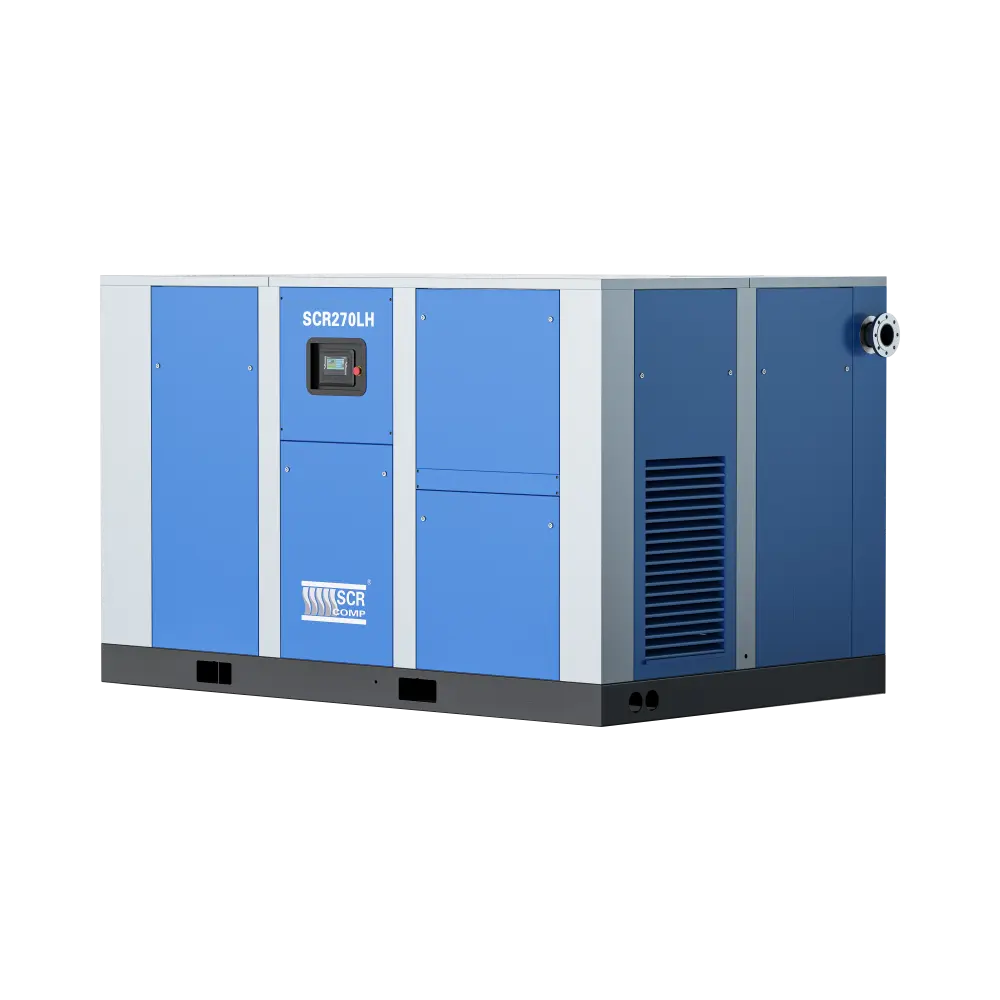

Гвинтовий двоступеневий компресор низького тиску серії LH/LHPM
| Модель | Потужність, кВт | HP | Продуктивність, м³/хв | Розмір, мм | Вага, кг | З'єднання | |
|---|---|---|---|---|---|---|---|
| 4,5 бар | 4,5 бар | ||||||
| SCR530LHPM | 55 | 75 | 4,5–15,0 | 2400×1650×1700 | 2700 | DN80 | |
| SCR830LHPM | 90 | 125 | 7,1–23,7 | 2900×1850×1950 | 3570 | DN100 | |
| SCR950LHPM | 110 | 150 | 8,4–28,2 | 2900×1850×1950 | 3650 | DN100 | |
| SCR1200LHPM | 132 | 180 | 10,2–34,2 | 3000×2050×2100 | 4300 | DN125 | |
| SCR1300LHPM | 160 | 215 | 12,4–41,6 | 3000×2050×2100 | 4500 | DN125 | |
| SCR1500LHPM | 185 | 250 | 14,0–46,9 | 3300×2200×2250 | 5500 | DN150 | |
| SCR1900LHPM | 200 | 270 | 15,0–50,0 | 3300×2200×2250 | 5800 | DN150 | |
| SCR2200LHPM | 250 | 340 | 18,6–62,0 | 3580×2200×2300 | 6500 | DN200 | |
Менша потужність — висока продуктивність
Порівняно зі стандартним компресором, двоступеневе стиснення забезпечує вищу ефективність. За роботи при 100% навантаженні енергоспоживання може бути більш ніж на 10% нижчим.
| Модель | Потужність (кВт) | Продуктивність (м³/хв) | Вхідна потужність (кВт) | Питома потужність кВт/(м³/хв) |
|---|---|---|---|---|
| 250KWCompressor | 250 | 43,8 | 290 | 6,6 |
| SCR270H-8 | 200 | 42,5 | 251 | 5,90 |
Двоступеневе стиснення
Двоступенева конструкція передбачає використання двох компресорних блоків, тому її вартість вища порівняно з одноступеневою.
Таке рішення дозволяє розподілити загальний ступінь стиснення між двома блоками та зменшити внутрішні перетікання повітря. Це підвищує ефективність процесу стиснення та дозволяє отримати більше повітря при тих самих енерговитратах.

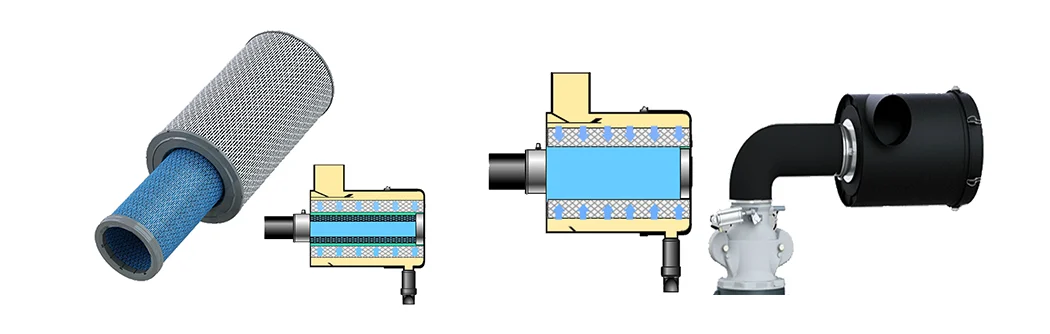

Посилений повітряний фільтр
Подвійний фільтрувальний елемент забезпечує ефективне очищення повітря, тривалий ресурс роботи та низький опір всмоктуванню.
Збільшена площа фільтрації покращує подачу повітря. Конструкція особливо підходить для роботи в умовах підвищеної запиленості — у цементній, текстильній, хімічній та інших галузях.

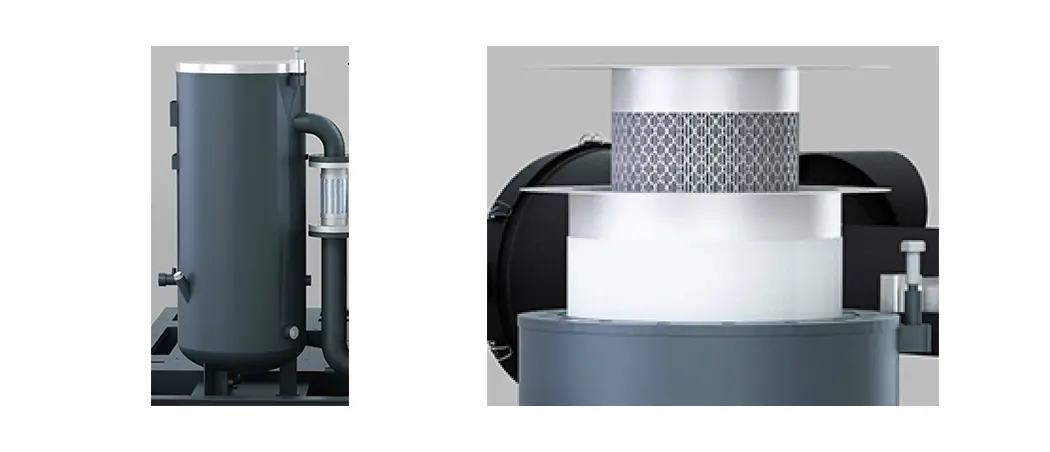

Масляно-повітряний бак
Збільшений масляний бак допомагає підтримувати стабільний внутрішній тиск і зменшити утворення піни в мастилі.
- Конструкція кришки з поворотним валом SCR спрощує заміну сепаратора.
- Збільшений масляний сепаратор покращує ефективність розділення.
- Зменшуються втрати тиску під час роботи.
- Для великих моделей передбачений подвійний масляний сепаратор.
- Залишковий вміст масла — менше 3 ppm протягом 4000 годин роботи.

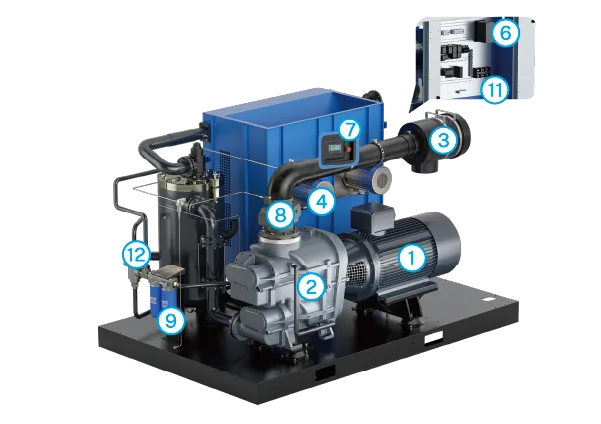

Двигун із постійними магнітами (PM)
- Енергоефективність IE4 і вище.
- Ступінь захисту IP55.
- Частотне регулювання VSD.
- Клас ізоляції F.
- Захист двигуна PTC.
Інноваційний компресорний блок
- Удосконалений профіль ротора для низького тиску.
- Розробка та дослідження в Японії.
- Високоякісні підшипники.
- Розрахований на до 20 років надійної експлуатації.
Вхідний фільтр
- Посилена конструкція.
- Високий ступінь очищення.
- Затримує частинки менше 0,3 мкм.
- Індикатор перепаду тиску.
- Інтервал обслуговування — 2000 годин.
Відцентровий вентилятор
- Частотне регулювання VSD.
- Низький рівень шуму.
- Висока ефективність охолодження.
- Низьке енергоспоживання.

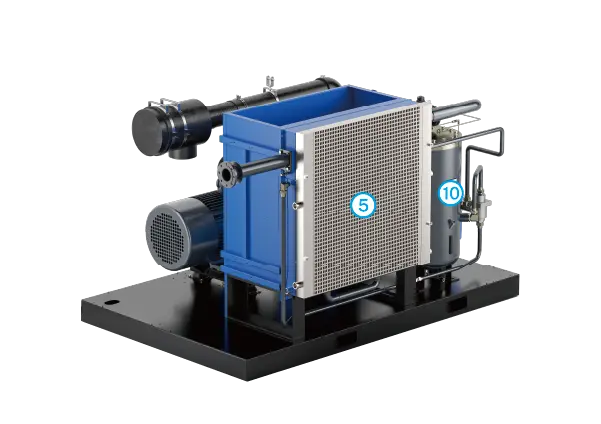

Система охолодження
- Комбінований масляний охолоджувач і післяохолоджувач.
- Зручний доступ для обслуговування.
- Антикорозійне покриття.
- Збільшена на 20% площа охолодження.
Інноваційний векторний інвертор
- Сертифікація CE / UL.
- Широкий діапазон робочої напруги.
- Відповідність вимогам EMC C3 та C2.
- Вбудований DC-реактор.
- Незалежний канал охолодження.
Інноваційний векторний інвертор
- Сертифікація CE / UL.
- Широкий діапазон робочої напруги.
- Відповідність вимогам EMC C3 та C2.
- Вбудований DC-реактор.
- Незалежний канал охолодження.
Впускний клапан
- Оптимізує потік повітря до компресорного блоку.
- Без втрат повітря під час продування.
- Конструкція трубопроводу не потребує обслуговування.
- Збільшена площа всмоктування для зменшення перепаду тиску.
Масляний фільтр
- Високоефективне очищення масла від забруднень.
- Висока ступінь фільтрації.
- Стабільна робота системи змащування.
- Комбінація декількох фільтрів для підвищення стабільності роботи.
Повітряно-масляний бак із вбудованою системою сепарації
- Збільшений бак покращує процес циклонної сепарації.
- Вміст масла в стисненому повітрі — менше 3 ppm.
- Втрати тиску в системі — менше 0,02 МПа.
Шафа електричного керування
Основні електричні компоненти Siemens для підвищення надійності системи.
Повністю сталева внутрішня трубопровідна система
- Сталеві трубопроводи знижують ризик витоків і передчасного старіння.
- Зменшені втрати тиску на тертя.
